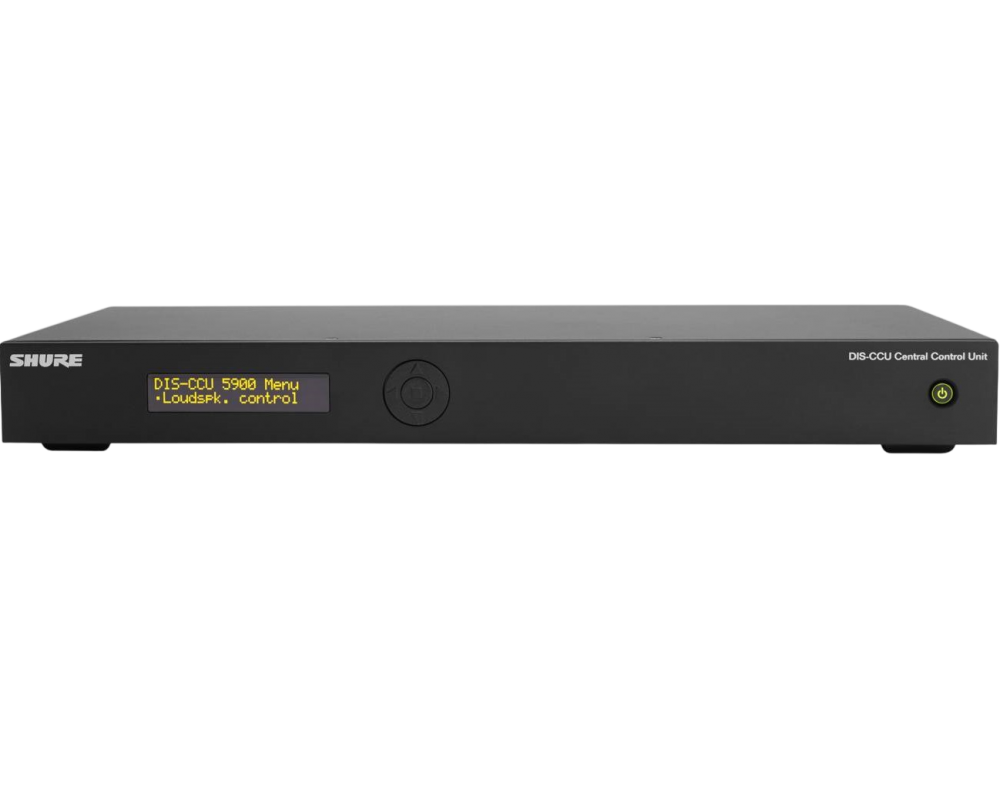

Shure DIS-CCU - Центральный пульт управления

Центральный блок управления Shure DIS-CCU для использования с микрофонами системы DDS 5900 (стандарт) или DCS 6000 (может потребоваться лицензия на услуги). В стандартном режиме DDS 5900 обеспечивает питание до 60 микрофонов и поддержку до 250 пультов. Также поддерживает 2 языка и работу 32 переводчиков

Артикул: DIS-CCU

На складе: Да

0.00 р.
Без НДС: 0.00 р.
Кол-во

Цены на продукцию Shure

Официальный поставщик

Официальная гарантия от производителя

Условия партнерской программы

Shure DIS-CCU - центральный блок управления для использования с микрофонами системы DDS 5900 (стандарт) или DCS 6000 (может потребоваться лицензия на услуги). В стандартном режиме DDS 5900 обеспечивает питание до 60 микрофонов и поддержку до 250 пультов. Также поддерживает 2 языка и работу 32 переводчиков. Два аналоговых аудиовхода для внешних источников, таких как беспроводные микрофоны, 8 аналоговых аудиовыходов для подключения к системе видеоконференцсвязи, оборудованию для звуко- и видеозаписи, дополнительной системе звукоусиления или беспроводной системе распределения по языкам. При наличии лицензии FL6000 центральный блок управления системы DIS можно использовать с микрофонами серии DCS 6000 для обслуживания до 250 участников с использованием 4 языков. Дополнительные лицензии на услуги позволяют поддерживать работу до 3800 участников с привлечением до 200 переводчиков и использованием до 31 языка.

Режим функционирования системы DCS 6000

На момент отгрузки с завода-изготовителя центральный блок DIS-CCU способен управлять максимум 250 дискуссионными пультами серии DDS 5900 и 32 переводческими пультами. После инсталлирования лицензии Feature License FL6000 блок DIS-CCU может использоваться либо с дискуссионными пультами DDS 5900, либо с конференц-пультами DCS 6000 (но не и с теми и с другими сразу)

Особенности пульта Shure DIS-CCU

Совместимость с дискуссионными пультами серии DDS 5900 или конференц-пультами серии DCS 6000 при инсталлированной лицензии Feature License FL6000
Полностью цифровая передача аудиоданных с выбираемым скремблированием для предотвращения подслушивания
Поддержка четырех режимов работы микрофонов: автоматического, FIFO, ручного и VOX (приведение в действие голосом)
До 8 одновременно свободных микрофонов с функцией автоматического отключения
Приведение в действие до 60 дискуссионных или конференц-пультов без необходимости в дополнительном источнике питания
Управление максимум 250 микрофонными капсюлями, 2 языками и 32 пультами переводчиков
Управление максимум 3800 микрофонными капсюлями, 31 языком и 200 пультами переводчиков при наличии опциональных лицензий Feature License
Два аналоговых аудиовхода для подключения к внешним аудиоисточникам
Восемь аналоговых аудиовыходов для подключения к системе проведения видеоконференций, аудио/видеорекордеру и системе звуковоспроизведения
Система усиления или беспроводная система распределения переводов
Топология последовательного («гирляндного») подключения к сети DCS-LAN экранированными кабелями CAT 5e (или более высокого уровня) по витой паре F/UTP или U/FTP
Интерфейс веб-браузера для управления микрофонами, списком запросов и настройками системы при помощи стационарного или планшетного компьютера
Отдельные веб-адреса для функций администратора, председателя и отображения
Отображение таблицы занявших места для присвоения имен участникам и/или номеров сидячих мест пультам

Технические характеристики Shure DIS-CCU

Вес: 2800 g
В x Ш x Г: 44.0 × 426.0 × 186.0 mm
Встроенный динамик: Нет
Переключатель каналов: Да
Дисплей: LED
Форм-фактор компонента: Настольные/монтируемые в стойку (цифровые передатчики)
Топология Daisy Chain (цепочка): Да
Программное управление: Да, оба
Шифрование: Патентованный алгоритм преобразования аудиосигнала
Передача: Кабель
Макс. Количество участников: 3800
Макс. количество каналов перевода: 31
Сетевой аудио интерфейс DANTE: Нет
Сетевые возможности: DHCP, link-local, статический

Эксплуатационные характеристики системы

В следующей таблице указаны максимальные количества устройств и каналов, предусмотренные для системы DDS 5900.

Макс. число дискуссионных пультов: 250
Число дискуссионных пультов, работающих от DIS-CCU: до 60
Макс. число свободных «базовых» микрофонов: 8
Макс. число языков (каналов перевода): 2
Макс. число переводческих пультов: 32

В следующей таблице указаны максимальные количества устройств и каналов, предусмотренные для системы DCS 6000. (требуется наличие FL6000)

Макс. число дискуссионных пультов: 3800
Число дискуссионных пультов, работающих от DIS-CCU: до 46
Макс. число свободных «базовых» микрофонов: 8
Макс. число языков (каналов перевода): 31
Макс. число переводческих пультов: 200

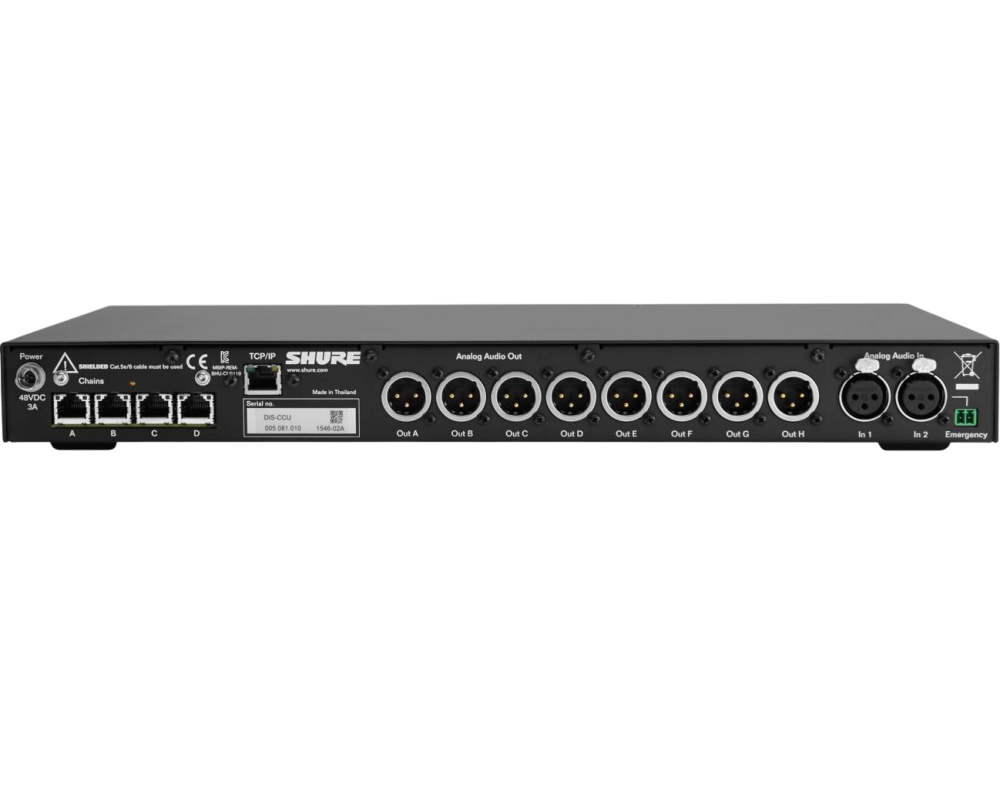

Сеть
Выходы сети DCS-LAN: четыре (4) гнезда RJ45
TCP/IP : гнезда RJ45

Аудиохарактеристики

Аудиовходы

Аналоговый вход 1: один 3-контактный гнездовой разъем XLR (электронно симметричный)
Номинальный уровень входного сигнала (вход 1): переключаемый (0 дБм (0,775 В среднекв.), -10 дБм (0,245 В среднекв.))
Макс. уровень входного сигнала: +15 дБм (4,5 В среднекв.)
Входной импеданс: 50–100 кОм
Аналоговый вход 2 (аудиовход или вход для аварийного оповещения): одно 3-контактное гнездо XLR (электронно симметричное) с замыканием контактов

Аудиовыходы

Аналоговый аудиовыход: восемь (8) 3-контактных штекерных разъемов XLR (электронно симметричные)
Максимальная нагрузка: > 1 кОм
Номинальный уровень выходного сигнала: 0 дБм при номинальном уровне входного сигнала
Макс. уровень выходного сигнала: 4,9 В среднекв. ~ +16 дБм

Электрические характеристики

Потребляемая мощность: 22 Вт/48 В (макс. 150 Вт)
Потребляемая мощность и напряжение питания микрофонных капсюлей: 122 Вт/48 В
Качество звучания: 24-битный звук, частота дискретизации 32 кГц
Частотный диапазон: 65 Гц – 16 кГц
КНИ: < 0,1 %
Отношение сигнал/шум: > 85 дБА

Механические характеристики

Монтаж: настольный или в стандартную 19-дюймовую аппаратную стойку
Габариты (В x Ш x Г) : 44,4 x 426 x 186 мм
Цвет: черный
Масса: 2,8 кг
Диапазон рабочих температур: от 5° до 40° C, влажность 35–80%
Диапазон температур хранения: от -20° до 60° C, влажность 10–80%

Внешний источник питания PS CCU (SUR-A15T)

Напряжение сети: номинальное 100–240 В, 50–60 Гц
Макс. потребляемая мощность: 175 Вт
Общая подводимая мощность: 144 Вт (коэффициент мощности: > 0,95)
Мощность, потребляемая в режиме ожидания: < 0,15 Вт (при отсутствии нагрузки)
Напряжение питания: 48 В/3 A при 40°C (линейное понижение номинала до 50% при 60°C )
Коэффициент полезного действия: 89%, типовой
Ток включения: 230 В: < 80 A , 115 В: < 40 A

Сертификаты соответствия нормативам

Система DCS 6000 соответствует стандарту IEC 60914.
